Riegos del Alto Aragón ha construido y explota siete mini centrales hidroeléctricas aprovechando infraestructuras hidráulicas del sistema.

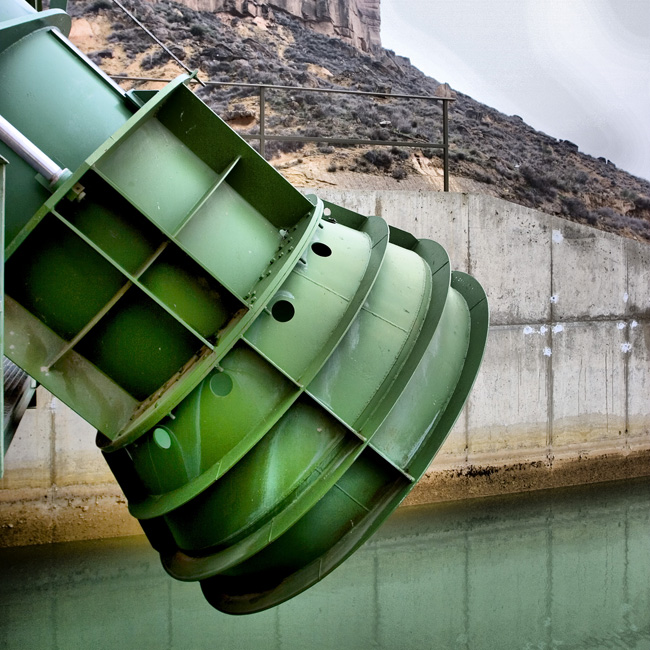

C.H. Valdespartera

Entró en servicio provisionalmente en 1988, y definitivamente en 1989.  Tiene como finalidad el aprovechamiento de la energía del agua, que, procedente del río Gállego, en el embalse de Ardisa, debe seguir el curso del mismo río para atender las concesiones existentes aguas abajo. Para ello, este caudal de agua, que hasta la construcción de la central era desaguado desde la presa de Ardisa, se deriva por el canal del Gállego hasta el barranco de Valdespartera, punto en el que se devuelve al río a través de la central, dejando desde la presa de Ardisa hasta dicho barranco únicamente el caudal ecológico fijado por la CHE.

Denominación

C.H de Valdespartera

Ubicación

Canal del Gállego. TM. de Biscarrués

Salto Bruto Máximo

28,95 m

Salto Bruto Mínimo

27,35 m

Salto neto máximo

28,43 m

Caudal Turbinable

Máximo: 16,6 m3/sg

Caudal Turbinable Mínimo

5 m3/sg

Turbina

Tipo Kaplan, de eje vertical

Alternador

Síncrono trifásico de acoplamiento directo

Potencia instalada

5000 KVA

SistemaRegable_Infraestructuras_CH_Valdespartera_fhdr

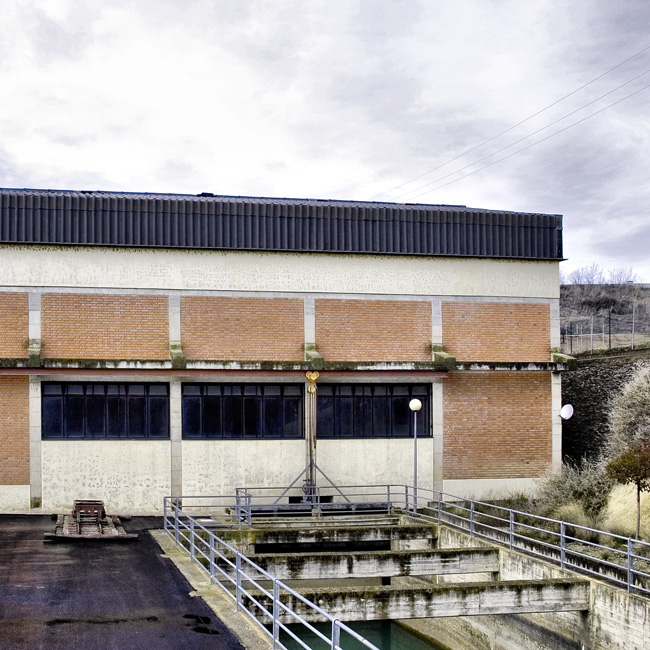

C.H. de Sotonera

Entró en servicio en 1989. Esta central está concebida para aprovechar el agua que, procedente del embalse de La Sotonera, ha de abastecer al canal de Monegros. Puede definirse como una central de pie de presa, y se encuentra ubicada en la toma inferior de las tres que existían en dicho embalse (la superior ha sido sustituida por el actual aliviadero.

La turbina instalada es de tipo Kaplan, con un rodete de 1,85 metros de diámetro, y está equipada con cinco palas. Se encuentra instalada con el eje en posición vertical, y acoplado a ellas se encuentra el alternador de tipo asíncrono. La central funciona por consigna de caudal fijado diariamente en función de las demandas del canal.

Denominación

C.H de Sotonera

Ubicación

Embalse de Sotonera. T.M.Tormos-Alcalá de Gurrea

Salto Bruto Máximo

24 m.

Salto Bruto Mínimo

9 m.

Salto neto máximo

21,52 m.

Caudal Turbinable Máximo

25 m3/sg

Caudal Turbinalbe Mínimo

5 m3/sg

Turbina

Tipo Kaplan, de eje vertical

Alternador

Síncrono trifásico de acoplamiento directo

Potencia instalada

4.500 KVA

SistemaRegable_Infraestructuras_CH_Sotonera_fhdr

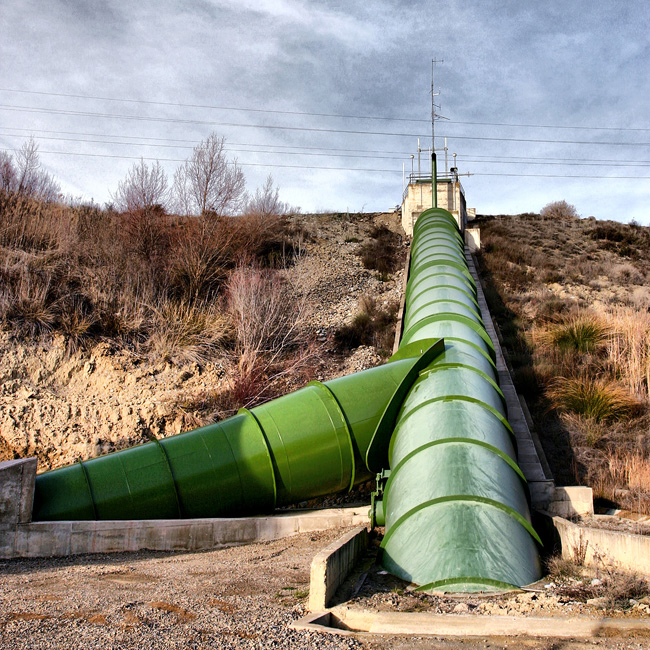

C.H. de Berbegal y Odina

Ambas centrales entraron en servicio en 1992. El tratamiento de estas dos centrales es conjunto, ya que se trata de dos instalaciones eléctricamente unidas, e instaladas a muy poca distancia entre sí en el mismo cauce. En ambos casos se trata de centrales de caudal fluyente que aprovechan los desniveles existentes en el canal de Terreu, derivado del canal del Cinca, qure a su vez nace en el embalse de El Grado, a la salida de las turbinas de la central de Grado I. Por tratarse de centrales de caudal fluyente que turbinan toda el agua que llega por el cauce, funcionan por consigna de nivel en cámara de carga, poseen sistemas de restitución de caudales automáticos, por los que su funcionamiento es el de centrales abandonadas.

Denominación

C.H. Berbegal

Ubicación

Canal de Terreu P.K.10,9

Salto Bruto Máximo

32 m

Salto Bruto Mínimo

27.34 m

Salto neto máximo

29.63 m

Caudal turbinable máximo

8 m3/sg

Caudal turbinable mínimo

2 m3/sg

Turbina

Tipo Kaplan, de eje vertical

Alternador

Síncrono trifásico de acoplamiento directo

Potencia instalada

2.300    A

SistemaRegable_Infraestructuras_CH_Berbegal_fhdr

SistemaRegable_Infraestructuras_CH_Odina_fhdr

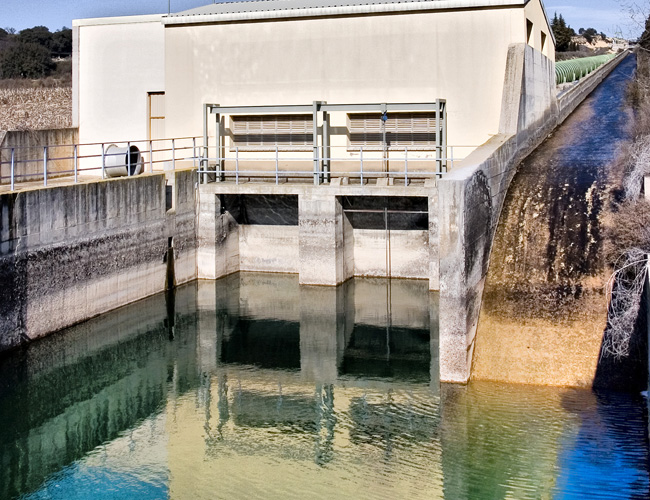

Denominación

C.H. Odina

Ubicación

Canal de Terreu PK 15,9

Salto Bruto Máximo

7.9 m

Salto Bruto Mínimo



Salto neto máximo



Caudal turbinable máximo

8 m3/sg

Caudal turbinable mínimo

1,8 m3/sg

Turbina

Ossberger

Alternador

Asíncrono, acoplado mediante multiplicador

Potencia instalada

630 KVA

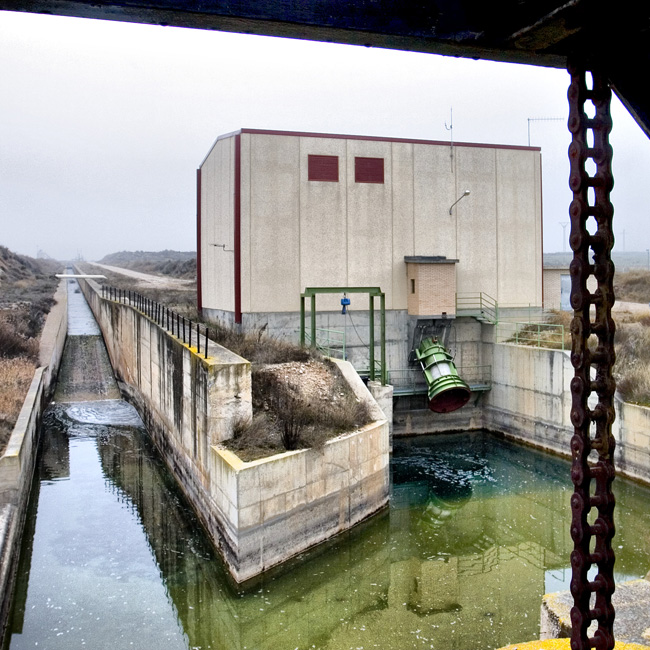

C.H. de Montanera

Entró en servicio en el año 2000. Se encuentra ubicada en el mismo canal de Terreu, a unos once kilómetros aguas debajo de la central de Odina. Funciona por consigna de nivel en cámara de carga ya que se trata de una central de caudal fluyente, está concebida como central abandonada.

Denominación

C.H. Montanera

Ubicación

Canal de Terreu TM de Ilche PK 22

Salto Bruto Máximo

18,81 m

Salto Bruto Mínimo



Salto neto máximo



Caudal turbinable máximo

8 m3/sg

Caudal turbinable mínimo

2 m3/sg

Turbina

Tipo Kaplan, de eje vertical de doble regulación

Alternador

Síncrono trifásico de acoplamiento directo

Potencia instalada

1.145    A

SistemaRegable_Infraestructuras_CH_Montanera_fhdr

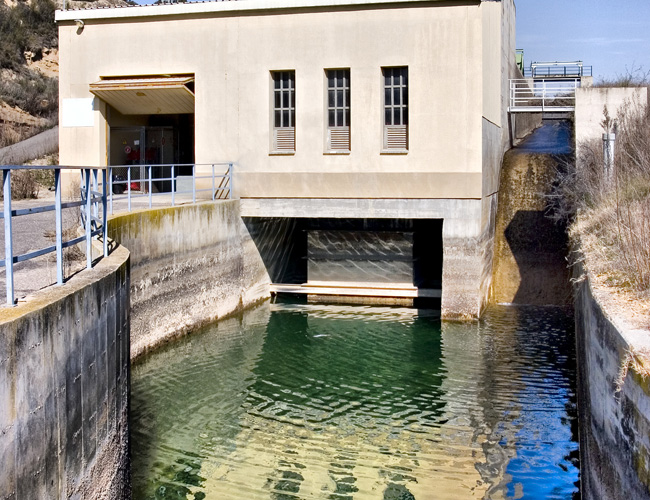

C.H. de Piracés

Entró en servicio en el año 2000. En este caso se trata del aprovechamiento de salto existente en la canal de enlace entre el canal del Cinca y el canal del Flumen, comúnmente conocido como rápida de Piracés. El funcionamiento de la central es por consigna de caudal, con los mismos condicionantes que la central de Torrollón, pero con la dificultad añadida de no disponer de un embalse que facilite la respuesta del sistema ante una parada de la central, por lo que los sistemas de reposición de caudales diseñados han de tener un elevado grado de fiabilidad para asegurar la disponibilidad permanente del recurso agua en el canal con independencia del estado de la central.

Denominación

C.H. Piracés

Ubicación

Canal de enlace de los Canales del Cinca y Flumen, TM de Piracés

Salto Bruto Máximo

18,41 m

Salto Bruto Mínimo



Salto neto máximo

16,91 m

Caudal turbinable máximo

8 m3/sg

Caudal turbinable mínimo

2,3 m3/sg

Turbina

Tipo Kaplan, de eje vertical

Alternador

Síncrono trifásico de acoplamiento directo

Potencia instalada

1.135    A

SistemaRegable_Infraestructuras_CH_Piraces_fhdr

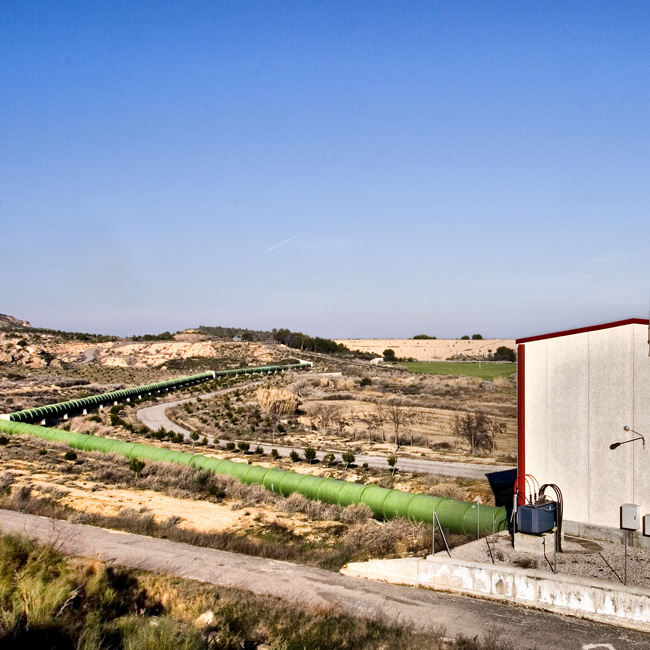

C.H. de Torrollón

Entró en servicio en el año 2000. El embalse de Torrollón es un embalse de regulación interno del sistema de riego ubicado en el canal del Flumen, a unos dos tercios de su longitud. Tiene una capacidad de 1,8 Hm3, y se utiliza para regular las fluctuaciones de la demanda de agua de la zona regable. La central aprovecha el salto existente entre el embalse y la prolongación del canal. El funcionamiento de la central es por consigna de caudal en función de la demanda aguas debajo de la central, estando conceptuada como central abandonada, por lo que ha sido necesario diseñar los automatismos de reposición de caudales para garantizar el servicio de agua de forma permanente.

Denominación

C.H. Torrollón

Ubicación

Embalse de Torrollón

Salto Bruto Máximo

16,26 m

Salto Bruto Mínimo



Salto neto máximo

15,21 m

Caudal turbinable máximo

7 m3/sg

Caudal turbinable mínimo

2 m3/sg

Turbina

Tipo Kaplan, de eje vertical de doble regulación

Alternador

Síncrono trifásico de acoplamiento directo

Potencia instalada

893A
